Details EDC17C69 |
 |
Informationen| BSL130 | ja | | BSL131 | ja | | BSL132 | ja | | BSL-ADP | erforderlich |

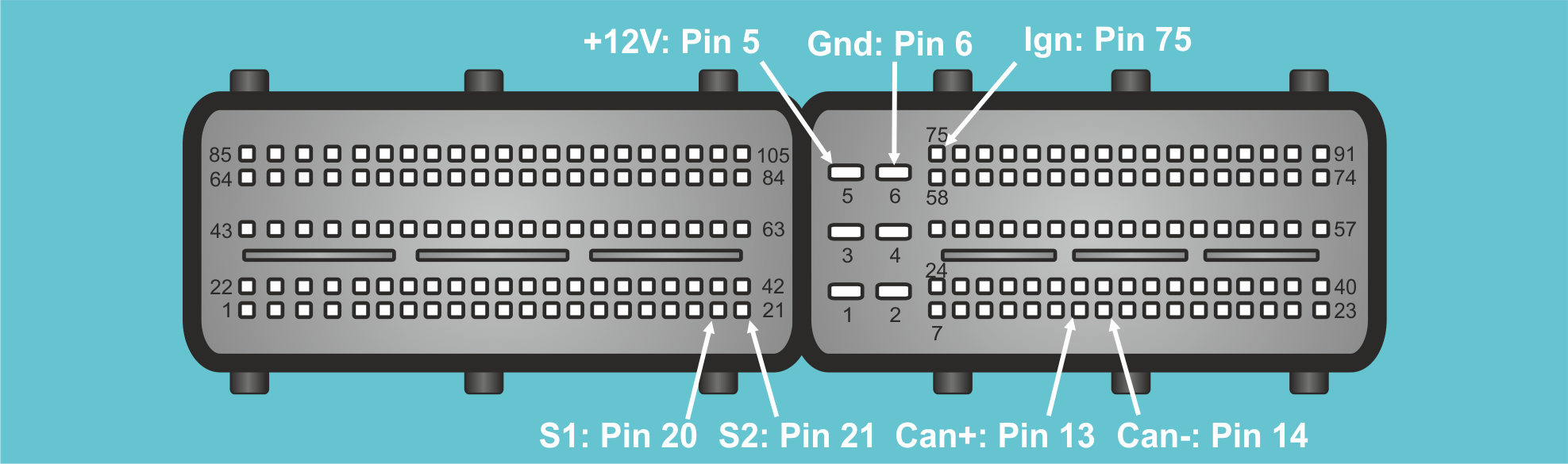

| Pinbelegung| Verwendung | Stecker - Pin | | 12V | T91 - Pin 5 | | Ign | T91 - Pin 75 | | Gnd | T91 - Pin 6 | | Can+ | T91 - Pin 13 + Pin 30 | | Can- | T91 - Pin 14 + Pin 31 | | S1 | T105 - Pin 20 | | S2 | T105 - Pin 21 |
| Bilder |  |  |
|
