Details MED17.1.1 HW H03 |
![](/images/allgemein/pfeil_zurueck.gif) |
InformationenBSL130 | ja | BSL131 | ja | BSL132 | ja | BSL-ADP | erforderlich |

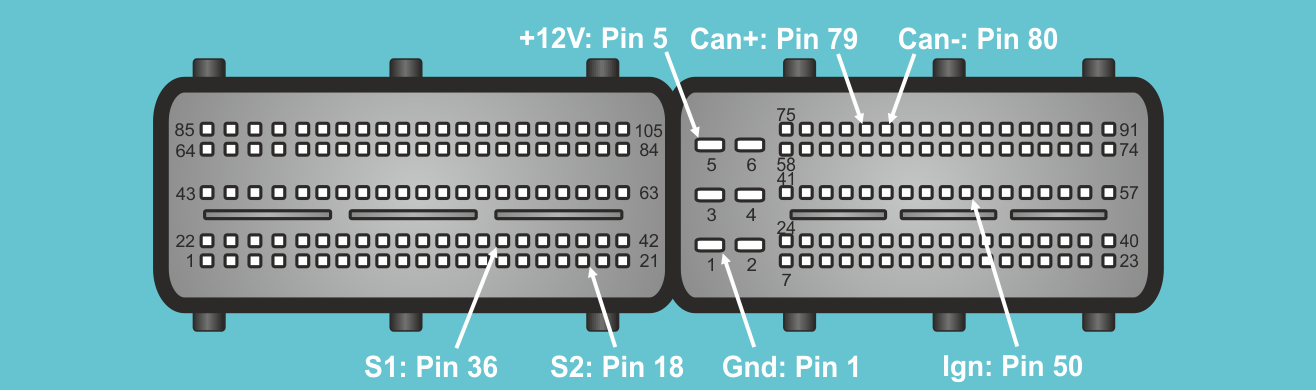

| PinbelegungVerwendung | Stecker - Pin | 12V | T91 - Pin 5 | Ign | T91 - Pin 50 | Gnd | T91 - Pin 1 | Can+ | T91 - Pin 79 | Can- | T91 - Pin 80 | S1 | T105 - Pin 36 | S2 | T105 - Pin 18 |
| Bilder | ![](/images/bsl/ecus/MED17.1.1_H03_C.png) | ![](/images/bsl/ecus/MED17.1.1_H03_B.png) |
|
